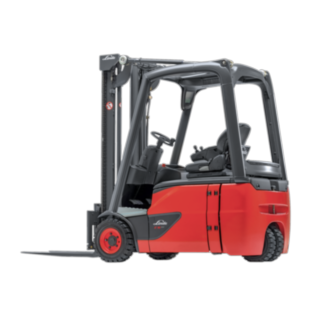

Elektrické vysokozdvižné vozíky E12–E20 EVO (vysokozdvižný vozík se třemi koly)

Snadno ovladatelný výkonný vozík

Velké množství modelových variant a maximální manévrovatelnost

Vysokozdvižné vozíky se třemi koly konstrukční řady E12–E20 EVO nabízí díky různým velikostem baterie, konstrukčním výškám nebo šířkám pro pracovní uličky velké množství modelových variant a lze je tak nakonfigurovat podle konkrétních požadavků. Vozíky navíc umožňují přesnou manipulaci s nákladem i v nejtěsnějších prostorech. Řidiči mohou díky otočné nápravě využívat úhlu natočení kol až do 180°. O silný pohon se starají dva třífázové motory integrované v přední nápravě. Nabízejí vysoké zrychlení i maximální rychlosti. Potřebnou energii dodávají baterie s napětím 48 V nebo 24 V. Systém řízení energie optimálně využívá baterie a minimalizuje spotřebu. Všechny modely vysokozdvižných vozíků E12–E20 EVO lze vybavit také lithium-iontovými bateriemi, které umožňují efektivní vícesměnný provoz bez výměny baterií.

Vlastnosti

Bezpečnost

Vysokozdvižné vozíky disponují množstvím sériově dodávaných bezpečnostních funkcí. Ochranný rám Linde ProtectorFrame nabízí ochranu řidiče. Střecha a rám tvoří masivní uzavřenou ochrannou zónu. Nahoře uložené sklápěcí válce stabilizují zvedací sloup a umožňují tak použití úzkých propojených profilů zvedacího sloupu. Řidič tedy má nejlepší možný výhled na náklad i pracovní prostředí. Všechny obvody ovládání jsou navrženy redundantně, takže zajišťují vysokou ochranu proti nehodám a bezpečnost provozu. Kontrola trakce zajišťuje optimální rozvinutí síly i při náročných podmínkách. Doplňkovou ochranu nabízí velké množství volitelných bezpečnostních systémů, které jsou dostupné z výroby i jako dodatečná výbava.

  • Sériové bezpečnostní funkce
  • Ochrana řidičů, nákladů a okolí
  • Robustní ochranná střecha řidiče a součásti optimalizované z hlediska výhledu
  • Optimální tažná síla díky kontrole trakce
  • Množství volitelných bezpečnostních systémů z výroby a jako dodatečná výbava

Ergonomie

Stejně jako všechny vysokozdvižné vozíky Linde jsou také modely řady E12–E16 EVO navrženy ergonomicky, aby umožnily efektivní práci, která nezpůsobuje únavu. Řízení probíhá prostřednictvím citlivého systému Linde Load Control pro všechny funkce zvedacího sloupu a efektivního dvoupedálového řízení. Prostorná kabina nabízí velký prostor na nohy a množství odkládacích ploch. Zvedací sloup a náprava jsou odděleny od podvozku i kabiny řidiče. Řidič tak v kabině necítí téměř žádné vibrace. Mezi přednosti generace vozíků EVO patří také širší nástupní schod a nastavitelná jednotka tvořená opěrkou a sedadlem.

  • Optimalizovaný nástup a ergonomické uspořádání ovládacích prvků
  • Efektivní dvoupedálové řízení
  • Citlivé řízení funkcí zvedacího sloupu pomocí systému Linde Load Control
  • Individuálně nastavitelná jednotka složená z opěrky a sedadla

Manipulace

Mimořádně silnou stránkou vysokozdvižných vozíků se třemi koly je jejich manévrovatelnost: díky jejich otočné nápravě je možný úhel natočení až o 180 stupňů – vysokozdvižný vozík se otáčí na středu přední nápravy. Dvě přední kola se při zatáčení otáčejí v opačném směru. Díky tomu se snižuje opotřebení pneumatik a šetří se podlahové krytiny. Na základě minimálního odporu řízení se snižuje spotřeba energie. Systém Linde Load Control navíc ve spolupráci s předním pohonem se dvěma motory zajišťuje bezpečnou a na milimetr přesnou manipulaci s nákladem. Funkce zvedacího sloupu lze snadno ovládat konečky prstů. Řidiči mohou současně používat funkce zdvihu i náklonu. Pomocí individuálně nastavitelných dynamik jízdy lze navíc přizpůsobit výkon vozíku konkrétnímu použití.

  • Maximální manévrovatelnost i v nejtěsnějších prostorech
  • Kola se při řízení otáčejí v opačném směru
  • Úspora energie, ochrana pneumatik a podlahových krytin
  • Bezpečná manipulace s nákladem díky systému Linde Load Control a přednímu pohonu se dvěma motory
  • Individuálně nastavitelné dynamiky jízdy

Servis

Elektrické vysokozdvižné vozíky E12–E20 EVO mají mimořádně hospodárné intervaly údržby: První údržbu je nutné provést po 1000 provozních hodinách. Výměna převodového oleje je předepsána po 3000 provozních hodinách a výměna hydraulického oleje až po 6000 hodinách. Servisní aspekty byly zohledněny již během konstrukčního návrhu vysokozdvižných vozíků. Patří mezi ně snazší přístup ke všem součástem při opravách, servisní dvířka pro údržbu i minimalizovaný rozsah údržby. Hlavní díly vozíku, jež jsou silně namáhány, nevyžadují vůbec žádnou údržbu. Patří mezi ně integrovaná hnací náprava s brzdami a třífázovými motory, válce zvedacího sloupu a sklápěcí válce i redukční převodovka. Náhradní díly lze montovat mimořádně snadno.

  • První údržba po 1000 provozních hodinách
  • Hlavní díly vozíku jako elektromotory nevyžadují údržbu
  • Výměna hydraulického oleje po 6000 provozních hodinách
  • Rychlá výměna dílů díky designu usnadňujícímu servis
  • Neustálá technická optimalizace

Technické údaje

Model Nosnost / Náklad Zdvih Rychlost vozíku s/bez nákladu Napětí baterie / jmenovitá kapacita K5 Šířka pracovní uličky u palet s rozměrem 800x1200 podélně
E12 1,2 (t) 2800 (mm) 12,5 / 13,5 km/h 24 / 575/625 (V)/(Ah) o. kWh 3164 (mm)
E14 1,4 (t) 2800 (mm) 16 / 16 km/h 48/460/500 [48/268] (V)/(Ah) o. kWh 3301 (mm)
E15 1,5 (t) 2800 (mm) 12,5 / 13,5 km/h 24 / 920/1000 (V)/(Ah) o. kWh 3301 (mm)
E16 1,6 (t) 2800 (mm) 16 / 16 km/h 48/575/625 [48/335] (V)/(Ah) o. kWh 3405 (mm)
E16C 1,6 (t) 2800 (mm) 16 / 16 km/h 48/460/500 [48/268] (V)/(Ah) o. kWh 3320 (mm)
E16H 1,6 (t) 3150 (mm) 16 / 16 km/h 48 / 700/775 (V)/(Ah) o. kWh 3456 (mm)
E16L 1,6 (t) 2800 (mm) 16 / 16 km/h 48/690/750 [48/335] (V)/(Ah) o. kWh 3513 (mm)
E18 1,8 (t) 2800 (mm) 16 / 16 km/h 48/575/625 [48/335] (V)/(Ah) o. kWh 3429 (mm)
E18L 1,8 (t) 2800 (mm) 16 / 16 km/h 48/690/750 [48/335] (V)/(Ah) o. kWh 3518 (mm)
E20L 2,0 (t) 2800 (mm) 16 / 16 km/h 48/690/750 [48/335] (V)/(Ah) o. kWh 3522 (mm)

Zvláštní výbava

Aktivní odvzdušnění baterií

Rychle, pohodlně, bezpečně: Automatické odvzdušnění baterie umožňuje uživatelsky přívětivé nabíjení. Základem je rozhraní typu Plug & Play nad zadním krytem vysokozdvižného vozíku. Díky tomu řidič při nabíjení nemusí otevírat žádná dvířka ani kryt baterie.

Linde BlueSpot™

Zařízení BlueSpot™

Výstražné zařízení Linde BlueSpot™ zvyšuje bezpečnost provozu, protože díky LED světlometu je vysokozdvižný vozík viditelný bez nutnosti zvukových signálů.

Varianty zvedacího sloupu

Různé varianty zvedacího sloupu od společnosti Linde poskytují podle daného použití optimální poměr výšky zdvihu a konstrukční výšky. K dispozici jsou standardní zvedací sloupy se zdvihem do 5650 mm, zvedací sloupy Duplex (zcela volný zdvih) se zdvihem do 4145 mm a zvedací sloupy Triplex (zcela volný zdvih) se zdvihem do 6075 mm.

Vysokofrekvenční nabíječka na palubě

Volitelná vysokofrekvenční nabíječka na palubě umožňuje uživatelsky přívětivé a rychlé nabíjení baterií – ze kterékoli zásuvky bez ohledu na aktuální místo. Vysoká účinnost, teplotně řízené nabíjení, automatické udržovací a vyrovnávací nabíjení zaručují energeticky účinný proces nabíjení. Samostatná nabíjecí místnost již není potřeba.

Hydraulické vysunutí baterie

Rychlá a pohodlná výměna baterie: Hydraulické vysunutí baterie od společnosti Linde umožňuje stisknutím tlačítka vysunout baterii z vysokozdvižného vozíku až ze 60 procent. Následně ji lze vyjmout pomocí mostového jeřábu nebo druhého vysokozdvižného vozíku. Tento doplněk je k dispozici pro vysokozdvižné vozíky E12–E50.

Systém Linde Safety Pilot

Systém Linde Safety Pilot

Použitím systému Safety Pilot od společnosti Linde Material Handling lze u vysokozdvižných vozíků s protizávažím zabránit téměř veškerým nehodám v důsledku převrácení.
