0 - 1200 (kg)
0 - 12660 (mm)
0 - 14500 (mm)

Vertikální vychystávací zařízení V modular nabízí maximální výkon vychystávání ve velkých výškách.

Vychystávací vozík V modular

Modulární revoluce

Maximální výkon při vychystávání v každé výšce

Vertikální vychystávací zařízení V modular umožňuje obsluze dosáhnout až do výšky 14,5 metru a má nosnost až 1 200 kilogramů podle modelu. Kabina s tlumením vibrací, nízká nástupní výška a ergonomická výška zábradlí usnadňují řidiči práci a vychystávání zakázek. Vysoké zdvihové a jízdní rychlosti zajišťují při vychystávání maximální výkon. Linde nabízí vozíky V modular ve dvou verzích: Ve verzi s dodatečným zdvihem obsluha vychystává z kabiny na paletu před sebou, která je vždy umístěna v ergonomické výšce. Verze s kabinou otevřenou dopředu umožňuje obsluze vstoupit na bezpečně upevněnou paletu a vychystávat zboží odtud. Díky modulární konstrukci lze vozík V modular přesně přizpůsobit požadavkům dané aplikace. Uživatelé si mohou vybrat z různých šířek podvozku, velikostí baterií, variant sloupů a provedení kabiny.

Vlastnosti

Bezpečnost

Vozíkem V modular se pohybuje tak, že řidič oběma uchopí senzorový ovladač a současně nohou sešlápne spínač mrtvého muže. Tím se prakticky eliminují chyby při ovládání a riziko zranění obsluhy. Kromě toho vozík nezvedne kabinu výše než 1,2 metru, pokud nejsou zavřené elektricky monitorované boční zábrany. Nouzový spouštěcí ventil pod zadním krytem je v nebezpečné situaci snadno přístupný. Kromě toho může být vozík V modular volitelně vybaven různými asistenčními systémy: Pomocí bezpečnostního asistenčního systému lze definovat koncové polohy jízdy a zvedání, aby se zabránilo kolizi s infrastrukturou. Mobilní osobní ochranné zařízení sleduje dráhu jízdy a když rozpozná osoby nebo překážky, vozík zastaví. Asistenční systém Linde System Control vypočítá zbývající kapacitu pro danou výšku zdvihu a upozorní řidiče na hrozící přetížení. Při použití v širokých uličkách upozorňuje volitelný světelný systém červených výstražných čar chodce a obsluhu ostatních vozíků, aby dodržovali dostatečný odstup.

Obouruční ovládání pro větší bezpečnost
Elektricky monitorované boční zábrany
Red Warning Lines varují chodce a obsluhu ostatních vozíků
Mobilní osobní ochranné zařízení detekuje osoby a překážky
Linde System Control varuje před přetížením při zvedání břemen
Nouzový spouštěcí ventil pod zadním krytem
Bezpečnostní asistenční systém umožňuje nastavení koncové polohy jízdy a zdvihu

Ergonomie

Široký vstup do kabiny a nízká nástupní výška usnadňují nastupování do vozíku V modular, zatímco nízké zábradlí zjednodušuje vyzvedávání a ukládání zboží. Měkká podlahová rohož tlumí vibrace a předchází únavě řidiče. Ve velkoryse řešené kabině může řidič pohodlně pracovat. Na přání je k dispozici komfortní kryt na sloupové straně kabiny, který poskytuje další úložný prostor, např. pro koše a balicí fólie. Řidič se může opřít o patentovaný ergonomický válec, který pomáhá uvolnit svalstvo. Ovládací panel vozíku V modular lze podle potřeby namontovat na stranu sloupu, na stranu nákladu nebo na obě strany. Barevný displej informuje řidiče o důležitých parametrech, jako je rychlost, výška zdvihu, zbytková kapacita a úhel natočení volantu. Na displeji se zobrazují rovněž informace z volitelných systémů, např. ze skladové navigace Linde. Volitelně může být vozík vybaven bočními závorami, které se mírně vyklopí, když se o ně obsluha opře, a usnadní tak přístup do regálu.

Ergonomický ovládací panel
Multifunkční barevný displej
Prostorná kabina
Odpružená kabina s antivibrační rohoží
Nízké zábradlí
Ergonomický válec k opření
Výklopné závory

Manipulace

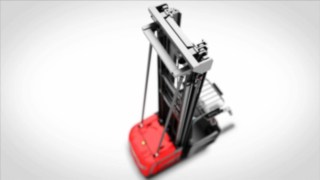

Vozík V modular umožňuje dosáhnout do výšky až 14,5 metru a pohybuje se rychlostí až 13 km/h, což maximalizuje manipulační výkon ve vysokoregálových skladech. Kromě toho je vozík vysoce efektivní díky vysoké rychlosti zdvihu, velké zbytkové nosnosti a nízké spotřebě energie. Přepracovaný podvozek a vylepšená nákladní ramena zároveň zaručují větší stabilitu a lepší manévrovatelnost. Společnost Linde nabízí pro vozíky V modular dva trojité zvedací sloupy: Standardní verze s volným zdvihem je vhodná zejména pro sklady s konstrukčními omezeními, jako jsou police nad uličkou pro přepravu. Varianta bez volného zdvihu umožňuje rychlejší zvedání, protože při přechodu na sloup není nutné snižovat rychlost. Kromě standardní verze s dodatečným zdvihem je V modular k dispozici také s pochozí paletou: Vidlice jsou připevněny k vozíku a zajištěny bezpečnostní klecí. Kabina je otevřená na straně vidlic, aby řidič mohl při vychystávání vstoupit na paletu. Inovativní koncepce ovládání zajišťuje plynulé spojení všech pohybů jízdy a sloupu.

Dosah do výšky až 14,5 m
Vysoká zdvihová a jízdní rychlost
Vysoká zbytková nosnost
Dvě varianty trojitého sloupu
Možnost pochozí palety
Inovativní koncepce ovládání
Nízká spotřeba energie

Servis

Motory pohonu a zdvihu vozíku V modular jsou zcela uzavřené. Jsou tedy dokonale chráněny proti prachu a nečistotám a jsou prakticky bezúdržbové, což zlepšuje dostupnost vozíků a výrazně snižuje drahé prostoje. Celá konstrukce je optimalizována pro snadnou obsluhu: Hlavní komponenty jsou umístěny za jediným panelem a jsou pro servisní techniky snadno a rychle přístupné. Jednoduchým připojením ke sběrnici CAN může technik na servisním notebooku snadno načíst a zkontrolovat všechna data. Pro snadnější analýzu závad mají všechny vozíky Linde pro velmi úzké uličky stejný diagnostický port.

Bezúdržbové pohonné a zdvihací motory
Dobře přístupné servisní součásti
Uzavřené motory chráněné proti prachu
Přípojka sběrnice CAN

Videa a obrázky

V modular v provozu ve společnosti Richter + Frenzel

1 / 8

Technické údaje

Model	Nosnost / Náklad	Zdvih	Rychlost vozíku s/bez nákladu	Rádius otáčení	Šířka pracovní uličky u palet s rozměrem 800x1200 podélně
V modular 48V Standard mast	1,2 (t)	8525 (mm)	11 / 11 km/h	2071 (mm)	1380 (mm)
V modular 48V Triplex mast	1,2 (t)	11160 (mm)	13 / 13 km/h	2316 (mm)	1820 (mm)
V modular 48V Triplex mast	1,2 (t)	12660 (mm)	13 / 13 km/h	2316 (mm)	1820 (mm)

Stáhnout typový list

Osobní ochranné zařízení (OOZ)

Podle normy DIN 15185 detekují laserové skenery osoby v bezpečnostní zóně devíti metrů před a za vozíkem. V případě rozpoznání osoby se ozve varovný signál a vozík automaticky zastaví. Dvě další nastavitelná výstražná pole umožňují snížit rychlost ještě před bezpečnostní zónou a lze je využít i pro bezpečné řazení převodových stupňů.

Linde System Control od společnosti Linde Material Handling v provozu

Linde System Control (LSC)

Systém zajišťuje rychlejší manipulaci a větší bezpečnost. V základní verzi LSC Standard se řidiči zobrazuje zbytková nosnost pro jednotlivé výšky zdvihu. Rozšířené verze systému LSC přizpůsobují rychlost vozíku hmotnosti přepravovaného nákladu.

Detail ergonomického ovládacího panelu V modular

Ovládací panel a barevný displej

Ergonomický ovládací panel lze volitelně namontovat na stranu nákladu, na stranu sloupu nebo na obě strany. Logika ovládání zůstává stejná bez ohledu na zvolenou polohu. Barevný displej ovládacího panelu zobrazuje přehledně všechny důležité informace, jako je čas, rychlost, výška zdvihu a úhel natočení.

Trojitý sloup bez volného zdvihu

Společnost Linde nabízí dvě různé koncepce trojitých sloupů: Jednak osvědčenou standardní verzi s volným zdvihem, která je vhodná zejména pro sklady s konstrukčními omezeními, jako jsou regály nad uličkou. A pak variantu bez volného zdvihu, u které se rychlost při přechodu na sloup nesnižuje, což umožňuje rychlejší zvednutí kabiny řidiče.

Výklopné závory

Pokud se řidič o závoru opře, nakloní se o 10 centimetrů směrem ven. Díky tomu se řidič snáze dostane k regálu a vychystávání je jednodušší.

Pochozí paleta

Paleta je zajištěna proti náklonu a sklouznutí a navíc je obklopena ochrannou klecí. Obsluha tak na ni může bezpečně vstoupit a vychystávat odsud.

Red Warning Lines

Systém Red Warning Lines zlepšuje viditelnost ve špatně osvětlených skladových prostorách. Výstražný světelný systém promítá na zem červené čáry, které upozorňují chodce a řidiče ostatních vozíků, aby dodržovali dostatečný odstup.

Nový bezpečnostní systém od společnosti Linde Material Handling při použití.

Bezpečnostní asistenční systém do uliček

Asistenční systém reaguje na předem definované překážky v regálech, na podlaze nebo na stropě a v těchto místech specificky omezuje funkce vozíku, jako je rychlost a výška zdvihu. Vozík rozpozná svou polohu v úzké uličce pomocí štítků RFID nebo čárových kódů. Díky tomu se zabrání poškozením.

Systém pro řízení skladu od společnosti Linde Material Handling v provozu

Skladová navigace

Vozík dostává jízdní příkazy prostřednictvím systému pro řízení skladu (WMS). Vozík na základě čárových kódů nebo štítků RFID určí svou polohu ve skladu a potřebnou výšku zdvihu. Podle těchto údajů potom samostatně vede vozík k místu, kde se nachází požadovaná paleta. Řidič musí obsluhovat jen jízdní funkci.
