Ochrana proti výbuchu v intralogistice
Bezpečně přes nebezpečnou zónu
Ať už jde o chemický, farmaceutický nebo potravinářský průmysl, logistiku nebo recyklaci: v mnoha odvětvích vznikají výbušné směsi plynů, par a prachu. Manipulační vozíky, které se v takových nebezpečných zónách používají, musejí zaručovat komplexní ochranu proti výbuchu. Zároveň by měly být stejně efektivní a ergonomické jako v kterémkoli jiném intralogistickém prostředí.
Ochrana proti výbuchu od společnosti Linde Material Handling je zaměřena přesně na tyto požadavky. Vidlicové vozíky s protizávažím, vysokozdvižné vozíky retrak, nízko- a vysokozdvižné vozíky jsou k dispozici také ve verzi s ochranou proti výbuchu. Tyto vozíky splňují normy EU (EN 1755) a směrnici ATEX (2014/34/EU). Společnost Linde Material Handling nabízí vozíky, které jsou dokonale přizpůsobené konkrétním procesům. Díky tomu je možné zajistit tok materiálu s vysokým manipulačním výkonem a ergonomií také v protivýbušných podmínkách.
Správná ochrana pro jakékoli případné nebezpečí
To, nakolik je výrobní úsek nebo sklad zboží ohrožen výbuchem, závisí na dvou faktorech: Na jedné straně je třeba zohlednit množství nebezpečné látky, která tvoří s kyslíkem zápalnou směs, a na druhé straně je nutný zápalný zdroj, který prostřednictvím jisker nebo horkého povrchu za určitých okolností vyvolá explozi. Takovým zápalným zdrojem se mohou vzhledem k elektrickým a mechanickým součástem stát i manipulační vozíky. Proto je ve výbušném prostředí nezbytně nutné speciální vybavení.
Certifikovaná bezpečnost
Společnost Linde Material Handling nabízí certifikované vozíky s ochranou proti výbuchu pro jakékoliv prostředí, ve kterém příležitostně (zóna 1/21) nebo krátkodobě (zóna 2/22) vzniká výbušná atmosféra. Konkrétní požadavky jsou dány typem zóny, skupinou výbušnosti plynů a prachů a teplotní třídou v produktové směrnici ATEX (odvozeno od francouzského „Atmosphères Explosibles“). Jako zkušený partner v oblasti ochrany proti výbuchu zajišťuje společnost Linde Material Handling všechny potřebné certifikace a provádí rozsáhlé kontroly kvality vozíků. Certifikace pro zónu 1 a zónu 21 navíc provádí nejen pro jednotlivé moduly, ale i pro celý vozík.
Ochrana proti výbuchu od A do Z
Společnost Linde Material Handling nabízí velký výběr sériových vozíků přizpůsobených speciálním požadavkům nejrůznějších odvětví ve verzi s ochranou proti výbuchu pro různé zóny ATEX.
Řešení ochrany proti výbuchu od společnosti Linde Material Handling pro příslušná odvětví
Chemie, farmacie a kosmetika
Kromě skladovacích a přepravních pohybů se ve výrobním úseku chemického a farmaceutického průmyslu přelévají a přesýpají, míchají a zušlechťují různé kapaliny a pevné látky. Pro specifické požadavky těchto procesních kroků nabízí společnost Linde Material Handling vhodné vozíky. Například naklápěč sudů pomáhá při bezpečném a přesném plnění kapalin, jako je isopropanol. Díky dálkovému ovládání může obsluha řídit naklápění třeba z můstku a přitom má optimální výhled na sud. Odměření správného množství přebírá integrovaná váha.
Nápoje a potraviny
Při výrobě nápojů a potravin mohou vznikat výbušné směsi plynů nebo prachu. Například při destilaci a skladování v dřevěných sudech se mohou odpařováním tvořit extrémně hořlavé páry. Přepravu sudů navíc komplikuje omezený výhled řidiče. Je dobře, že společnost Linde MH nabízí i pro prostředí ATEX komplexní bezpečnostní funkce, od Reverse Assist Camera přes Red Warning Lines a Linde BlueSpot až po automatické snížení rychlosti při přiblížení vozíku prostřednictvím asistenčního systému Linde Safety Guard.
Logistika
Skladování a přeprava nebezpečných látek provázejí celý výrobní proces: od skladování surovin přes přepravu k dalšímu zpracování až po přepravu a uskladnění hotových výrobků. Tato logistika probíhá ve výrobních závodech, skladování však většinou zajišťují poskytovatelé logistických služeb v externích skladových halách. Zde záleží jednak na bezpečnosti a jednak na vysokém manipulačním výkonu. Proto společnost Linde Material Handling vedle elektrických vysokozdvižných vozíků nabízí také retraky a vozíky do úzkých uliček pro rychlé a efektivní uskladňování a vyskladňování v zónách ATEX 2/22.
Recyklace a armáda
Při likvidaci a recyklaci se také přelévají a přesýpají nebezpečné látky, vyprazdňují sudy a přepravují kontejnery. Bezpečnou a ergonomickou manipulaci přitom zajišťují elektrické vysokozdvižné vozíky E25 – E35 od společnosti Linde Material Handling. Při likvidaci pomáhají nástavbová zařízení s certifikací ATEX, např. svěrky na sudy. Použití manipulačních vozíků v armádě se často týká přepravy výbušných látek nebo likvidace munice. Vozíky od společnosti Linde Material Handling s ochranou proti výbuchu představují v této oblasti bezpečný základ.
Kompletní ochrana proti výbuchu z jedné ruky
Zásadou společnosti Linde Material Handling je, že uživatelé získají všechny produkty a služby z jednoho zdroje. To platí zejména pro oblast ochrany proti výbuchu, která je náročná na znalosti. Společnost Linde Material Handling nabízí kompletní balíčky ochrany proti výbuchu, které zaručují splnění všech zákonných požadavků. A prostřednictvím husté servisní sítě poskytuje také poprodejní podporu. Servisní technici jsou vyškoleni v souladu s mezinárodními předpisy o ochraně proti výbuchu a zajišťují stálou provozuschopnost vozíků. Podobně jako u dodávek náhradních dílů v podobě sériových součástí mají servisní partneři po celém světě 24 hodin denně, 7 dní v týdnu k dispozici náhradní díly také pro vozíky s ochranou proti výbuchu.
Ochrana proti výbuchu na sériové úrovni

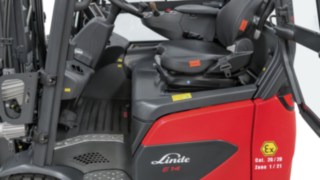

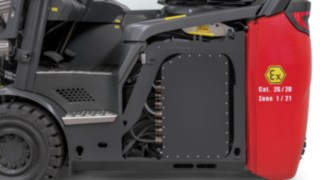

Vozíky s ochranou proti výbuchu od společnosti Linde Material Handling spojují osvědčené výhody sériových vozíků s dokonale přizpůsobenými opatřeními na ochranu proti explozi. Elektrické součásti, jako jsou motory, ovládací prvky, senzory, spínače a displeje, mají nevýbušné provedení.
Kompletně chráněná je také mechanika. U vidlic, brzd a hydrauliky se důsledně předchází tvorbě jisker. Plastové díly, například rohože a pneumatiky, jsou chráněné proti elektrostatickému náboji. Monitorování teploty navíc zajišťuje, že teplota zůstane pod maximálním limitem i při plném zatížení.
Inovativní technologie s ochranou proti výbuchu
Nové funkce a asistenční systémy nelze do vozíků s ochranou proti výbuchu jednoduše převzít, ale je nutné je konstrukčně přizpůsobit příslušným normám a předpisům. Díky úzké spolupráci mezi vývojových oddělení pro sériovou výrobu a ochranu proti výbuchu ve společnosti Linde Material Handling jsou inovativní asistenční systémy, bezpečnostní prvky a speciální výbava k dispozici v co nejkratším čase i pro použití v prostředí ATEX. Provozovatelé vozových parků tak mají možnost poskytnout svým řidičům stejně pohodlné ovládání a stejnou míru bezpečnosti u standardních vozíků i u vozíků s ochranou proti výbuchu. Tato jednotná úroveň výbavy pomáhá předcházet nehodám.
Příklady bezpečnostních řešení v oblasti ATEX
-
Linde Reverse a Front Assist Camera
-
Linde Safety Guard
-
Linde BlueSpot
-
Red Warining Lines
-
Správa flotil myLinde
-
Předprovozní kontrola na displeji vozíku
-
Aplikace Ex-Monitoring
Linde Reverse a Front Assist Camera

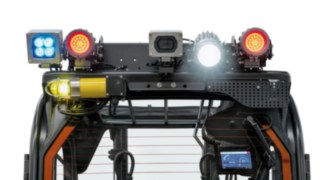

Linde Reverse Assist Camera umožňuje díky umělé inteligenci spolehlivé rozpoznávání osob a je plně integrována do displeje vozíku. Varuje řidiče před nebezpečím při couvání pomocí víceúrovňových vizuálních a akustických signálů a volitelně může automaticky snížit rychlost jízdy. Tento systém je k dispozici se všemi sériovými výhodami pro vysokozdvižné vozíky s protizávažím nové generace určené pro zóny ATEX 1/21 a 2/22 – také jako Front Assist Camera pro přední část vozíku. Navíc jej lze kombinovat se systémem Linde Safety Guard.
Kromě kamery Reverse Assist Camera jsou pro prostředí s nebezpečím výbuchu k dispozici i další kamerové systémy. U vysokozdvižných vozíků s výsuvným sloupem například kamery umístěné na sloupu, na ochranném rámu nebo na vidlicích pomáhají řidiči při omezeném výhledu a umožňují přesné uskladňování a vyskladňování.
Zjistit více
Linde Safety Guard

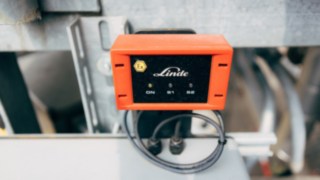

Tento asistenční systém rozpozná nebezpečí a automaticky upraví rychlost zúčastněných vozíků. Omezenou rychlost lze nastavit také pro speciální oblast ATEX nebo celou halu zóny 2/22. Safety Guard navíc umožňuje omezit vjezd do zón ATEX. Řidiči vozíků, které nejsou určené pro zóny ATEX, jsou na oblast ATEX upozorněni mikropojezdem a optickými signály.
Zjistit více

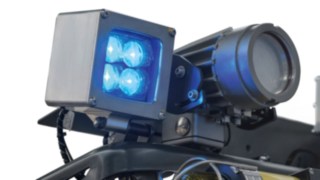

Linde BlueSpot
Linde BlueSpot se montuje na střechu vozíku v odolném pouzdře, který je schváleno pro všechny zóny ATEX. Modrý světelný bod promítaný na podlahu varuje chodce a ostatní řidiče před blížícími se vozíky.
Zjistit více
Red Warining Lines
Červené výstražné čáry promítané na zem opticky upozorňují chodce, aby udržovali dostatečnou vzdálenost od vysokozdvižného vozíku. Světla jsou k dispozici pro zóny ATEX 1/21 a 2/22.
Správa flotil myLinde
Systém pro správu flotil myLinde umožňuje spolehlivou kontrolu přístupu a důkladnou analýzu využití i v prostorech s nebezpečím výbuchu. Všechny hardwarové komponenty potřebné pro systém myLinde jsou k dispozici v provedení s ochranou proti výbuchu a tlakově odolným pouzdrem. Mezi ně patří jednotka pro přenos dat, RFID čtečka, číselná klávesnice pro kontrolu přístupu a nárazový senzor.
Zjistit vícePředprovozní kontrola na displeji vozíku
Předprovozní kontrola elektrických vysokozdvižných vozíků s protizávažím umožňuje zkontrolovat stav vozíku před začátkem směny nebo práce přímo na displeji s ochranou proti výbuchu. Samostatné koncové zařízení již není nutné. Díky až 50 bezpečnostním kritériím lze rozsah kontroly individuálně přizpůsobit provozním požadavkům. Teprve po úspěšném dokončení kontroly může řidič vozík nastartovat. V případě závažných zjištění, jako je například poškození vozíku, jsou správci flotily automaticky informováni, aby mohli neprodleně zajistit opravy a servisní služby.
Aplikace Ex-Monitoring
Zejména v prostorech s ochranou proti výbuchu je důležitá vysoká provozuschopnost vozíků, protože jejich nahrazení sériovými zařízeními není možné. Aplikace Ex-Monitoring pomáhá co nejvíce předcházet výpadkům tím, že poskytuje komplexní monitorování stavu a opotřebení v reálném čase. Řidiči dostávají konkrétní upozornění v případě poruch a systém poskytuje preventivní upozornění na údržbu, aby se předešlo prostojům.

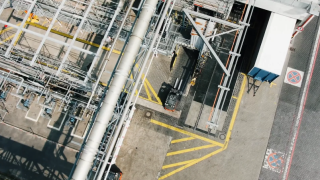

Bezpečně v zóně ATEX: Linde Safety Guard v akci
Díky nové verzi systému Linde Safety Guard s ochranou proti výbuchu se v jednom z našich sektorů chráněných proti explozi staly nebezpečné zóny bezpečnější. Chodci jsou na nebezpečné zóny s provozem vysokozdvižných vozíků včas upozorněni blikajícími světly. Rychlost vysokozdvižného vozíku se přitom zcela automaticky a přesně snižuje. Po opuštění nebezpečné zóny se rychlost jízdy opět automaticky zvýší. Se systémem Linde Safety Guard jsme všichni velmi spokojeni.
Ralf Froitzheim, Asset Management, BASF Personal Care and Nutrition GmbH, Düsseldorf

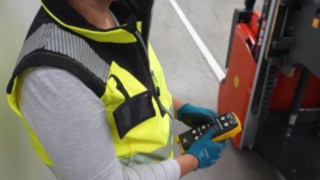

Jednoduchá a přesná manipulace se sudy

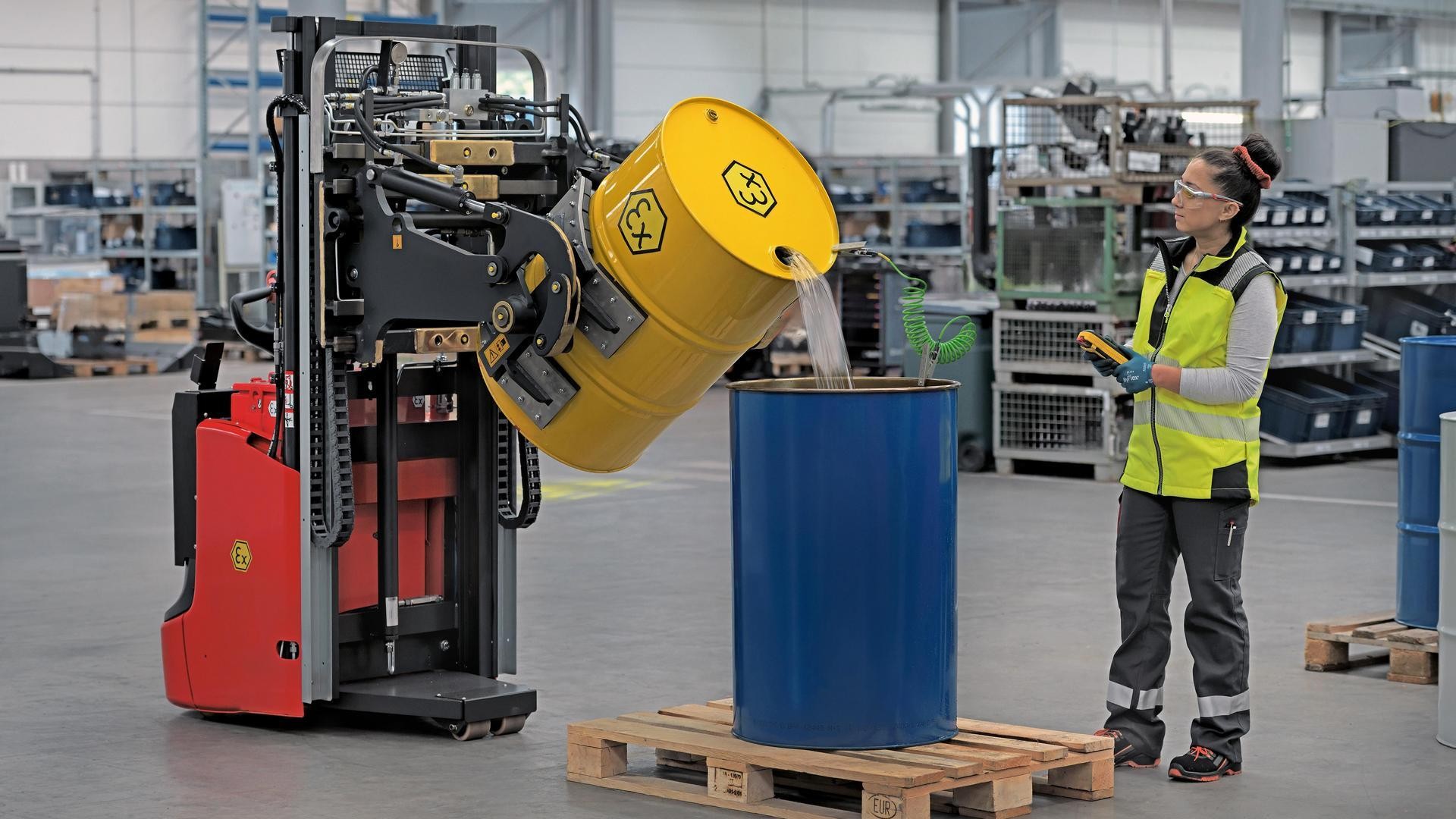

Nejčastější použití vysokozdvižných vozíků s ochranou proti výbuchu je při manipulaci se sudy. Pro bezpečnou manipulaci se sudy nabízí společnost Linde Material Handling řešení s ručním i dálkovým ovládáním. Obě verze jsou k dispozici pro zóny ATEX 1/21 a 2/22.
Přehled výhod
Často kladené dotazy – nejčastější otázky týkající se vozíků
Existují kamerové systémy s ochranou proti výbuchu pro manipulační vozíky?
Ano, pro použití v prostorech s nebezpečím výbuchu nabízí společnost Linde Material Handling speciální kamerové systémy s ochranou proti výbuchu, které jsou plně kompatibilní s vysokozdvižnými vozíky s ochranou proti výbuchu. Významně přispívají k bezpečnosti, například při couvání v zóně 1/21, při manévrování v úzkých uličkách nebo při manipulaci ve skladech nebezpečných látek. Zejména při omezené viditelnosti kamery výrazně zlepšují výhled a snižují tak riziko nehody. K dispozici jsou řešení pro jízdu vpřed i vzad a také kamery, které zajišťují lepší výhled při zaskladňování. Celá nabídka je k dispozici i pro použití v zóně 2/22.
Existují elektrické vysokozdvižné vozíky s ochranou proti výbuchu?
Ano, společnost Linde Material Handling nabízí širokou škálu speciálně zabezpečených elektrických vysokozdvižných vozíků pro použití v prostorech s nebezpečím výbuchu. Tyto vozíky jsou navrženy pro zóny ATEX 1/21 a 2/22 a spojují v sobě výhody bezemisních pohonů s komplexní ochranou proti výbuchu. Elektrické vysokozdvižné vozíky s ochranou proti výbuchu se nejčastěji používají v chemickém průmyslu a také v potravinářském a nápojovém průmyslu. Kromě toho jsou vhodné také pro použití v oblasti recyklace nebo v armádě.
Existují vysokozdvižné vozíky s výsuvným sloupem v provedení ATEX?

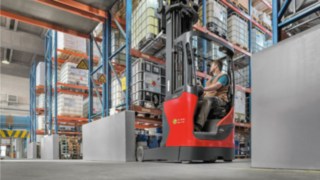

Ano, pro logistické prostory s rizikem výbuchu nabízí společnost Linde Material Handling vysokozdvižné vozíky s výsuvným sloupem v provedení ATEX. Sortiment zahrnuje modely pro všechny relevantní zóny – od typického nasazení ve skladu v zóně 2/22 až po krátké přepravy z výroby do skladu v zóně 1/21. Díky tomu lze zboží rychle a efektivně zaskladňovat a vyskladňovat i za náročných bezpečnostních podmínek. Vysokozdvižné vozíky jsou vybaveny ochrannými opatřeními v souladu se směrnicí ATEX a spojují tak vysokou bezpečnost s přesvědčivým výkonem.
Existují paletové vozíky v provedení ATEX?
Produktová řada společnosti Linde Material Handling zahrnuje širokou škálu paletových vozíků v provedení pro prostředí s nebezpečím výbuchu. Nabídka sahá od ručních modelů po elektrické, mezi nimiž nechybí ručně vedené nízkozdvižné vozíky nebo nízkozdvižné vozíky s plošinou, vysokozdvižné vozíky a speciální vysokozdvižné vozíky určené pro zvedání a vyklápění sudů. Díky tomu si každý najde vozík, které vyhovuje jeho potřebám, ať už v chemickém a farmaceutickém průmyslu, nebo v odvětví barev a nátěrových hmot. Všechny modely splňují nejvyšší bezpečnostní normy a zaručují spolehlivý provoz v prostředích ATEX.
Bez ohledu na to, zda již máte zkušenosti s nebezpečnými zónami a příslušnými požadavky, nebo zda ještě stále hledáte vhodná řešení a správné poradenství, Bude nám potěšením provázet vás na cestě k vyšší bezpečnosti.
